6.1 特點
GST-LD-D02 型智能電源盤由交直流轉換電路、備用電源浮充控制電路及電源監控電路三個部分
組成,專門為整個消防聯動控制系統供電。
GST-LD-D02 型智能電源盤以交流 220V 作為主電源,同時可外接 DC24V/24Ah 蓄電池作為備電。
備用電源正常時接受主電源充電,當現場交流掉電時,備用電源自動導入為外部設備供電。智能電
源盤可對主電故障及輸出故障進行報警,當交流 220V 主電源掉電時,報主電故障;當輸出發生短路
或斷路時報輸出故障。同時還設有電池過充及過放保護功能。本電源盤還具有輸出電壓、輸出電流
的顯示功能,以及各類故障及狀態顯示。在以柜式火災報警控制器/消防聯動控制器作為控制核心的
系統中,本電源盤可作為聯動控制系統的電源使用。
6.2 主要技術指標
(1)額定輸出容量:DC24V、6A
(2)使用環境:
溫度: 0℃~+40℃
相對濕度≤95%,不結露
(3)電源:主電為交流 220V+10%
-15%, DC24V 24Ah 密封鉛酸電池作備電
(4)外形尺寸:
484mm?89mm?325mm
6.3 結構特征、安裝與布線

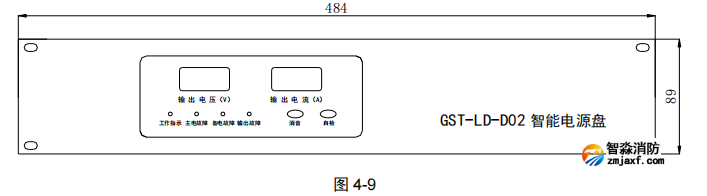

GST-LD-D02 型電源盤外形示意圖如圖 4-9:

本電源盤采用柜式插盤結構安裝,屬標準配置產品,當系統內總的用電量較大時,可選裝多塊
電源盤。
電源盤的主電開關、備電開關在電源盤的后面,同位于電源盤后面的還有主電插座、保險及輸
出接線端子,電源盤對外接線端子示意圖如圖 4-10:

其中:
L、G、N(電源插座):交流 220V 電源端子(G 為機殼保護地線端子)
+、-:備電輸入端子
+24V、GND(主輸出):DC24V 主輸出端子
+24V、GND(內部使用):DC24V 多線制電源輸出端子
布線要求:DC24V 電源輸出線采用耐火 BV 線,截面積≥4.0mm2。
