海灣GST-QKP01H、 GST-QKP02H、 GST-QKP04H 型氣體滅火控制器/火災報警控制器接線安裝技術

4.1 特點

GST-QKP01H、 GST-QKP02H、 GST-QKP04H 型氣體滅火控制器/火災報警控制器（簡稱為 QKPH）

是海灣公司為適應工程設計的需要而開發的。QKPH 為典型的氣體滅火控制裝置，可配接感煙/感溫/

火焰探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及

輸出模塊等，具有火災探測和氣體滅火控制功能，可實現 1、2、4 個防火區的火災報警和氣體滅火

控制。

QKPH 滿足 GB 4717-2005《火災報警控制器》和 GB 16806-2006《消防聯動控制器》中有關氣體

滅火控制器的要求，為室內使用設備。

QKPH 具有以下特點：

? 配置靈活、可靠性高

? 功能強、控制方式靈活

? 窗口化、漢字菜單式顯示界面

? 模塊式開關電源

? 2/4 區相應型號可配置打印功能

QKPH 還具有以下功能：

? 具有火災探測及報警功能；

? 能控制實現氣體滅火設備的啟動噴灑；

? QKPH 收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間；并

聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能；

? 各區延時啟動的延時時間在 0～30 秒連續可調；

? 具有停動功能；

? 具有手自動轉換功能，可分別設置手動和自動工作方式；

? 可向火災報警控制器/消防聯動控制器等上傳啟動控制信號、延時信號、啟動噴灑信號、氣

體噴灑信號和故障信號等信息；

? 自身帶有備電，在主電缺失時可自動進入備電運行狀態，能給備電充電并有備電保護功能；

? 具有信息記錄、查詢功能，可保存全部記錄最后的 9999 條，火警和操作記錄最后的 1000 條

記錄。

4.2 主要技術指標

1) 工作電壓：交流 AC220V 50/60Hz ，允許電壓變化范圍 AC176V～AC264V；

2) 功耗：

? GST-QKP01H：監視狀態功耗≤35W；最大功耗 100W；

? GST-QKP02H：監視狀態功耗≤60W；最大功率 140W；

? GST-QKP04H：監視狀態功耗≤60W；最大功耗 150W。

3) 備用電源：

? GST-QKP01H：2 個 DC12V/5Ah 密封鉛酸電池；

? GST-QKP02H/GST-QKP04H：2 個 DC12V/7Ah 密封鉛電池。

4) 氣體噴灑輸出：單個分區輸出支持 DC24V/3A；最多支持兩區同時輸出，每個分區支持不超

過 DC24V/1.5A；輸出方式支持脈沖方式/持續方式，可調；

5) 輔助 24V 電源輸出：最大 0.3A；

6) 電池充電電流：0.6A~0.8A；

7) 液晶屏規格：480*272 點 24 色 RGB 彩屏；

8) 容量

QKPH 按照型號分別能支持 1、2、4 個區的氣體滅火設備，單機能最多實現對 2 個防護區的同

時保護。其中每區所帶設備及數量如下：

? 電磁閥：1 個，額定電壓 DC24V，單區支持最大電流 3A，多區同時輸出時只支持每區輸出

1.5A；

? 壓力開關：1 個，常開觸點，動作時閉合；

? 區域訊響器：1～5 個，編碼地址范圍 1～242；

? 氣體噴灑指示燈：1～5 個，編碼地址范圍 1～242；

? 緊急啟/停按鈕和手自動轉換開關：共 1～10 個，編碼地址范圍 1～242；

? 輸出模塊：1～3 個，編碼地址范圍 1～242；

? 點型感煙探測器：1～20 個，編碼地址范圍 1～242；

? 其它探測器和手動報警按鈕（如感溫、火焰等）：1～20 個，編碼地址范圍 1～242；

? 聲光警報器：1～2 個，非編碼。

? 手自動指示燈：1～5 個，編碼地址范圍 1～242。

10) 使用環境

? 工作溫度：0℃~+40℃

? 相對濕度≤95%，不凝露

11) 外形尺寸：

? GST-QKP01H：長 400mm×寬 380mm×厚 125mm；

? GST-QKP02H/GST-QKP04H：長 500mm×寬 380mm×厚 140mm。

12) 外殼防護等級：IP30

13) 重量：

? GST-QKP01H：約 10kg；

? GST-QKP02H/GST-QKP04H：約 13kg。

14) 壁掛安裝于防護區門口，支持側面和背面進線方式。

4.3 結構特征、安裝與布線

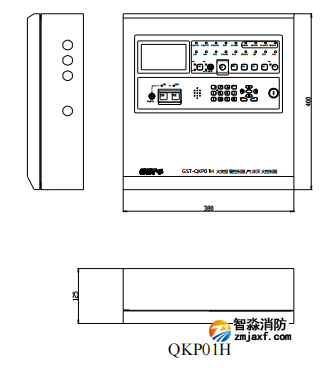

QKPH 外觀示意圖如圖 5-14 所示。

QKPH 采用壁掛式安裝，安裝尺寸如圖 5-2 所示。用 3 個 M6 的膨脹螺栓將其固定在牢固的墻壁

上。

其中：

共用接線端子：

? L、N、PE：交流 220V 接線端子。

? S+、S-：聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出 DC24V

信號。

? 24V、G：各區的輔助電源輸出端子，為現場的系統設備如區域訊響器、氣體噴灑指

示燈和輸出模塊供電。

? CAN-L、CAN-H：配置 CAN 通訊卡，包含此端子，用于和消防聯動控制器相連的通

訊總線端子。

每分區的接線端子：

? Z1、Z2：總線輸出端子，連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊

響器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。

? YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻

為 4.7kΩ/0.25W。

? DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于 DC0.7V，啟

動時輸出 DC24V 電壓且最大 3A 的信號。終端匹配電阻為 4.7kΩ/0.25W。

布線要求:

? 通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線，最長不超過 500m。

? 電源輸出(24V,G)連接線應選用截面積 1.0~2.0mm2

RV 線，最長不超過 500m。

? 驅動鋼瓶輸出端（DC+,DC-）連接線應選用截面積≥1.5mm2

RV 線。如果電纜長度大于 50m，

則選用截面積≥2.5mm2

RV 線。應計算線損壓降、保證電磁閥的最低工作電壓。

? 外接通訊總線連線應選用截面積≥1.0mm2 雙絞線，配置 CAN 通訊卡時最大線長不超過

3000m。

? 其它端子連接線應選用截面積≥1.0mm2

RV 線。

? 交流電源線應采用耐壓 750V 以上的三芯絕緣線。

? QKPH 機殼接地線宜用截面積≥4mm2 的銅導線，接地電阻應小于 4Ω。

4.4 應用方法

QKPH 可通過本地網卡與火災報警控制器/消防聯動控制器聯網，示意圖如圖 5-4 所示。
