建筑給水、排水、消防施工工藝流程全解讀，一文讀懂！

工序流程

立管上孔洞清理→上下吊線→支架安裝→UPVC排水管安裝→套管安裝、固定→孔洞支模→澆砼→振搗→ 閉水試驗→洞口二次澆砼、抹平→移交

控制要點

上下吊線、管道支架安裝、排水管安裝、支模、振搗、閉水試驗共六個方面

UPVC排水管道施工工藝流程圖文解析：

1、單根UPVC排水立管支架安裝，上下采用鐵絲作垂直吊線

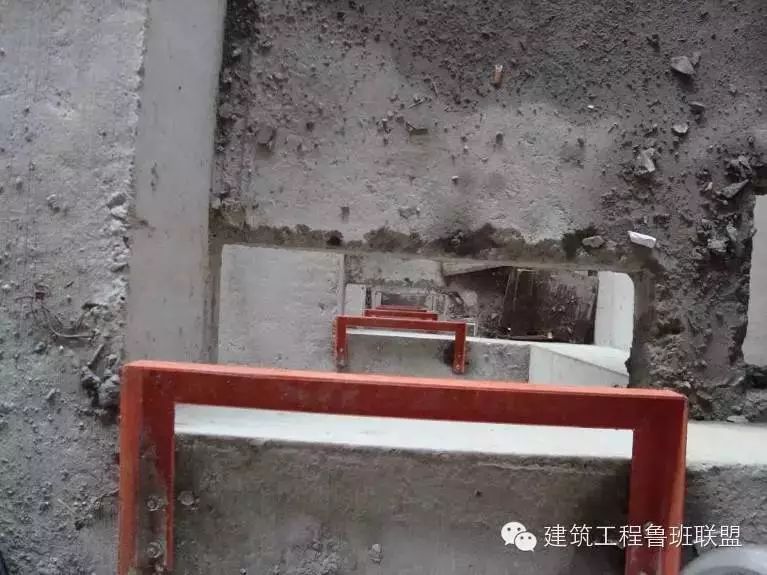

2、多根管道共用一個角鋼支架，用鐵絲作上下垂線，保證立管垂直度

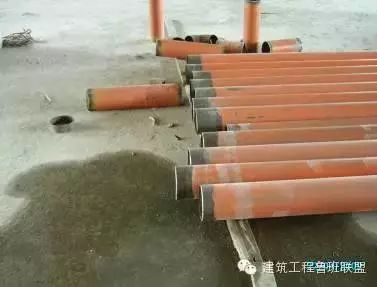

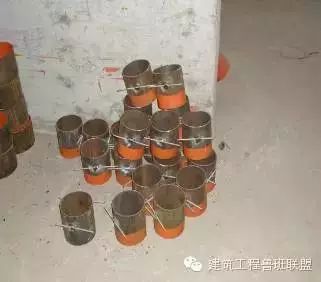

3、排水立管上鋼套管預制，并作局部防腐處理

4、UPVC排水立管與支架接觸緊密固定牢靠，垂直度符合規范要求

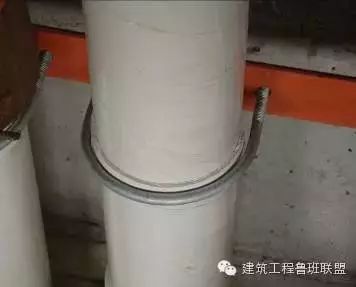

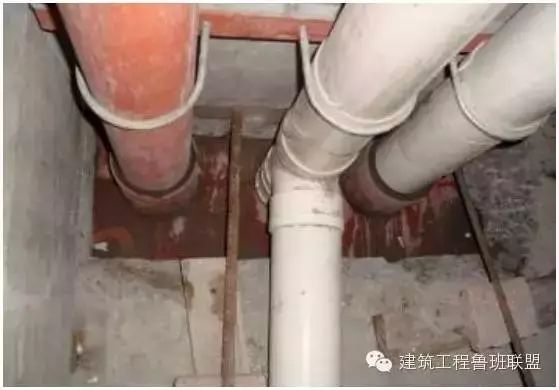

5、UPVC排水管與支架間采用塑料隔開，符合規范要求

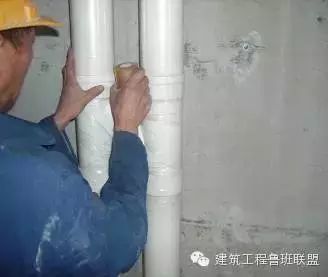

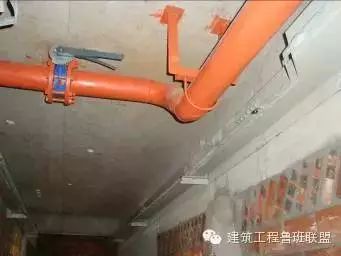

6、UPVC排水立管表面采用塑料薄膜纏繞作成品保護

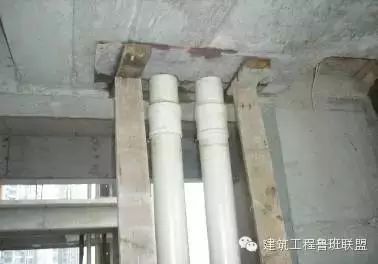

7、UPVC排水立管孔洞的吊模全部采用木方作支撐,保證砼結構板面下部平整

8、澆砼前UPVC立管上的套管先作填塞，并保證套管四周的環形間隙一致

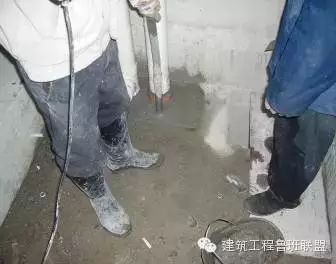

9、UPVC排水立管孔洞在澆砼時，必須采用手持式振動器進行振搗

10、UPVC排水立管在一次澆砼后進行蓄水試驗

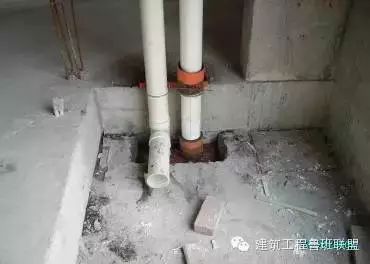

11、UPVC排水立管孔洞閉水格后進行二次澆砼找平

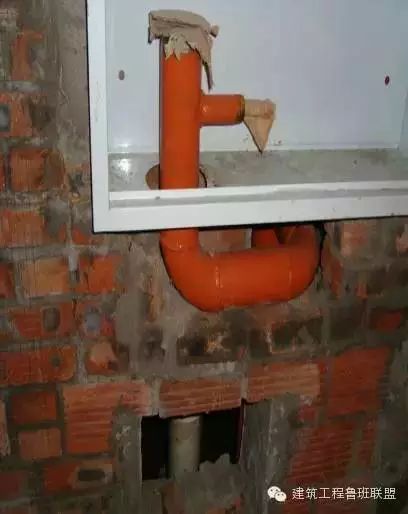

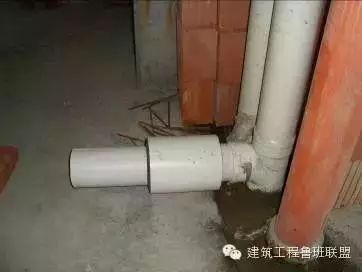

12、衛生間排水支管甩口時，一次把穿墻套管加上

節點

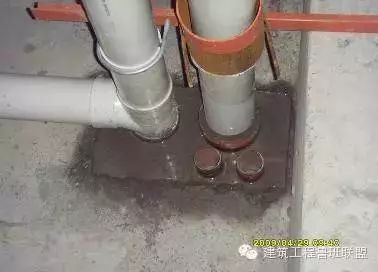

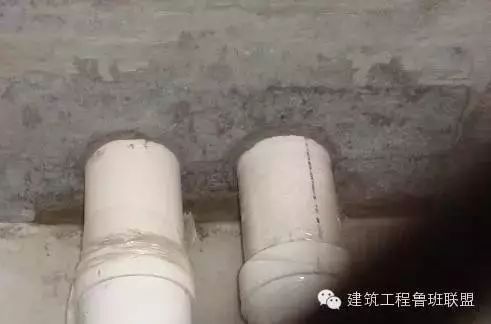

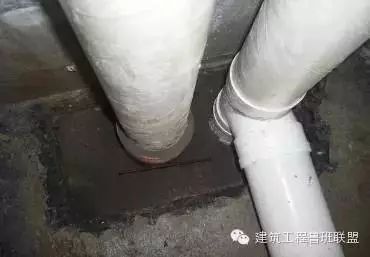

13、UPVC排水立管穿樓板處孔洞封堵后,下部與原結構板平齊

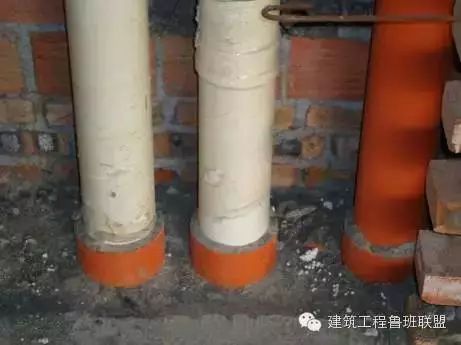

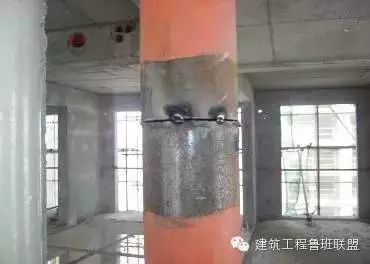

14、UPVC排水立管上套管,冒出地面部分的做防腐處理

工序流程

圖紙固化→定位彈線→支吊架制作、安裝→PP-R給水管熱熔→管道水平校正→管道固定→穿墻套管內填塞→穿墻孔洞修補→管道水壓試驗

控制要點

圖紙固化、彈線、熱熔、校正、套管填塞、水壓試驗共六個方面

PP-R給水管道施工工藝流程圖文解析：

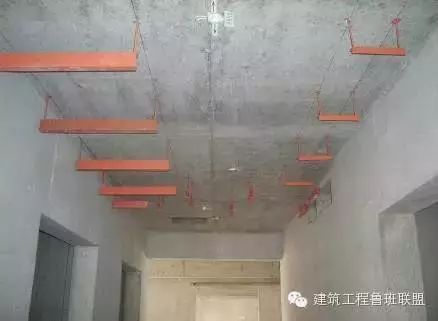

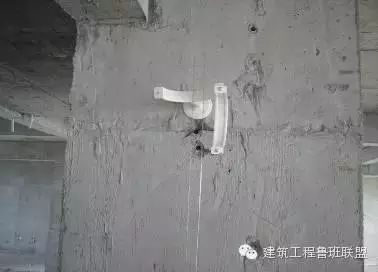

1、PP-R給水管道的支架在施工前，須在砼結構板下彈控制線，保證支架在一直線上

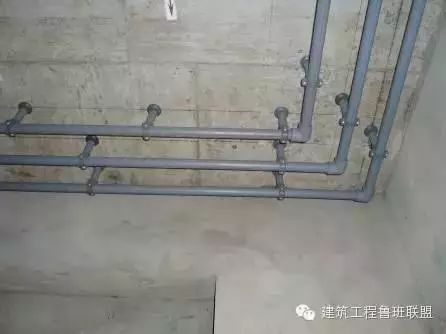

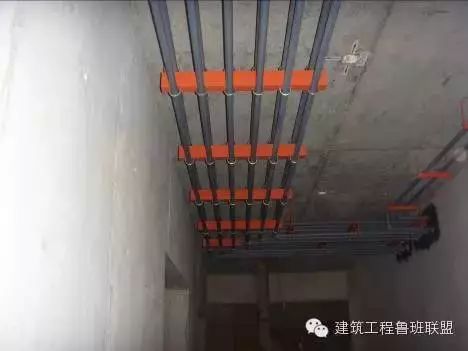

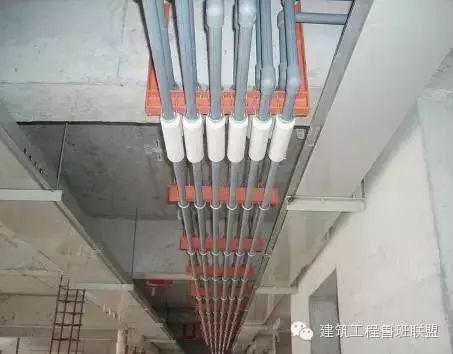

2、走道內PP-R給水管排列整齊、支架固定間距均勻，管道平整度符合規范要求

PP-R管與固定支架間加設塑料軟管作保護

給水支管穿墻套管內封堵填塞

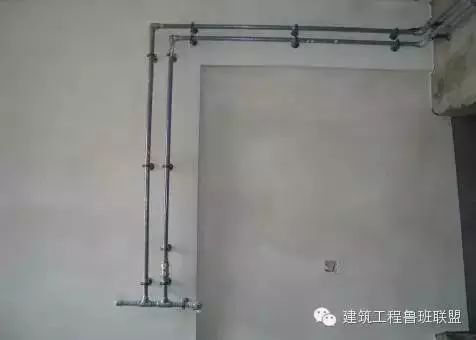

3、PP-R冷熱水管道安裝，支架間距符合規范規定

4、陽臺PP-R給水管安裝效果

工序流程

管道除銹、刷漆→坡口制作→立管吊線→支架制安→管道固定、焊接→套管安裝→立管洞吊模→洞口閉水→消火栓箱安裝→消火栓支管甩口→消火栓安裝→管道水壓試驗

控制要點

除銹刷漆、坡口、焊接、吊模、洞口閉水、水壓試驗共六個方面

消火栓管道施工工藝流程圖文解析：

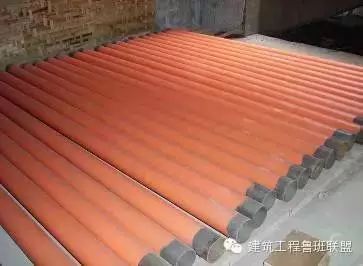

1、消火栓管道除銹、刷漆，鋼管表面刷漆均勻

2、焊接鋼管管口處按規范要求（厚度大于4mm）應切坡口處理

3、消火栓管道支架的制作，在安裝前面對支架表面刷漆

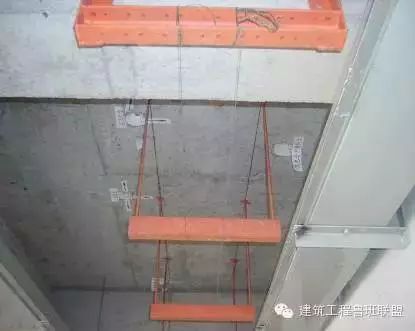

4、管道支架在安裝時，須采用上下吊垂線法固定，保證管道垂直度

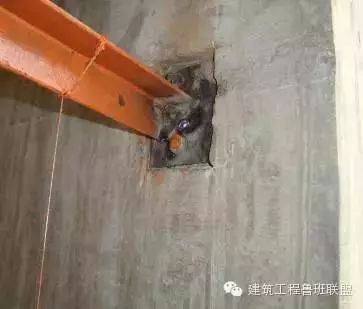

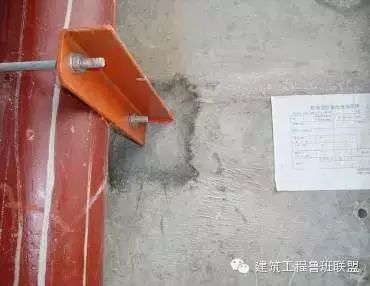

5、立管固定支架上鋼板暗埋做法，固定須牢靠

6、修補完成后的立管支架，感觀比較美觀

7、管道不切坡口時，在點焊時兩管間應留有1~2mm間隙

8、立管與支架固定牢靠，接觸緊密

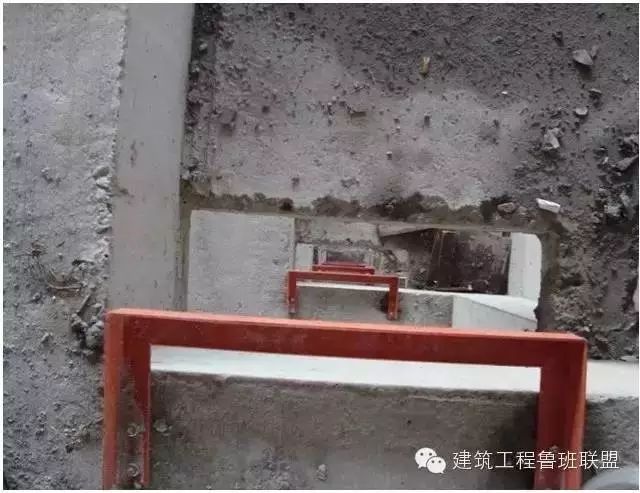

9、層高大于5米時，立管上設兩個支架

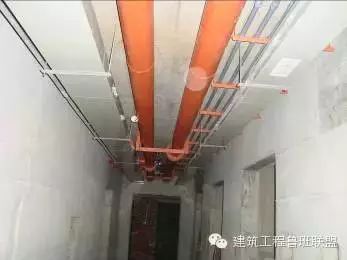

10、走道內消防環狀管安裝

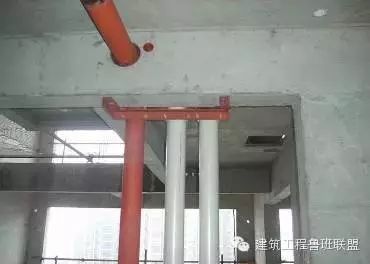

11、消火栓管與PP-R管、橋架間的交叉避讓

12、為保證走道吊頂標高，局部支管采用反抱形式固定管道

13、消火栓支管安裝完成后，須對管外表再做一道防腐處理

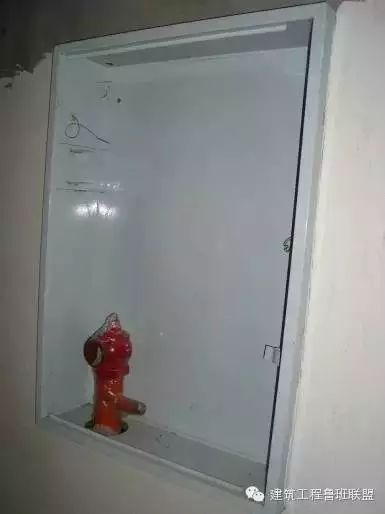

14、消火栓口安裝位置準確，標高符合規范要求
