編制依據

1.1《防火卷簾門通用技術條件》(GB14102-2005)
1.2《高層民用建筑設計防火規范》(GB50045-1995)
1.3《防火門驗收規范》（GB12955-2008）
1.4《建筑工程施工質量驗收統一標準》（GB50300-2001）
1.5《建筑裝飾裝修工程質量驗收規范》(GB 50210-2001)
1.6《建筑節能工程施工質量驗收規范》（GB 50411-2007）
1.7本工程與裝飾裝修工程有關的設計變更洽商等相關資料

1. 工程概況

1.1本工程為棲霞區邁皋橋創業園地塊經濟適用住房10地塊及附屬工程項目，其中01~04棟為31~33層住宅，05棟為二層沿街小型商業用房，06#、07#分別為幼兒園和基層社區中心，總建筑面積108046m2，其中地下室面積7178 m2。
1.2本工程結構形式為框架－剪力墻結構，抗震設防烈度為7度，建筑耐火等級為一級。
1.3本工程地下室所有設備房間的防火門均為甲級鋼質防火門，防火卷簾耐火極限不應低于3小時，防火卷簾與樓板、梁和墻柱之間的空隙應采用防火封堵材料封堵，地下室防火分區設置詳見防火分區示意圖（附件）。
1.4防火墻上疏散用的平開防火門須安裝信號控制關閉和反饋裝置，防火卷簾應安裝在建筑承重構件上，若卷簾不到頂上部空間應用與墻體耐火等級相同的防火材料封閉。
1.5本次施工范圍包括地下車庫、主樓水電管井及樓梯間部位。

2. 施工準備

2.1技術準備

2.1.1 認真、細致地熟悉安裝位置及現場情況，做到心中有數。
2.1.2 安裝地坪基準線應明確、清晰，墻面已彈好＋100cm線。
2.1.3 明確開啟方向（左外、右外、左內、右內）和安裝形式（齊外、居中、齊內）。
2.1.4 門洞必須水平、垂直，門洞墻體平整。門洞尺寸準確無誤。

2.2材料準備

2.2.1 對于進入現場的材料，必須有出廠合格證，檢驗報告、說明書、防偽標志，環保標志，經檢驗合格后方可使用。材料進場后要嚴防日曬雨淋，木質防火門還應注意防潮，避免碰撞。
2.2.2 防火門的運輸:應有防雨措施，底盤平整、清潔。門框、門扇應分開裝。防火門裝車時應綁扎牢固可靠，有墊板，不能直接接觸門框和門扇的表面，以免運輸中劃傷表面涂層。裝卸門框、門扇時應輕拿、輕放。
2.2.3 現場堆放：門扇、門框不應直接接觸地面，應墊有枕木，立放。門框和門扇應正立放置。碼放角度不小于70°，單排碼放數量不能多于50個。
2.2.4 人造板材和膠等材料必須有有害氣體不超標的證明。
2.2.5 同一品種、同一類型、同一規格的防火門每50樘劃為一個檢驗批，不足50樘也應劃為一個檢驗批。

2.2施工機具準備

工具名稱	規格	數量	用途
電焊機	150A 220-380V	1臺	焊接
電焊條	φ3.2mm	若干	焊接
電錘	GBH4DSC	1把
切割機	J3G3-400	1臺	切割
木楔	50*300mm	20塊	固定門框
沖擊鉆	12	1臺	打脹栓孔
膨脹螺栓	M8*60mm	16個/樘	墻體與門框固定連接
透明水管	φ10mm,5m長	1根	調整門框水平
磁性線墜	50	1個	調整門框垂直度
榔頭	1.5磅	1把	調整門框門扇及打脹栓
卷尺	5m、3m	1把	測量各種長度數據
墊木		1根	用于調整門扇翹曲
合頁墊片	同合頁尺寸	6塊	調整門縫
擋板	100*400*1.5	1塊	防止焊渣飛濺
搭鐵	φ10*50	16根	連接脹栓與門框固定角
開口板手	14	1把	緊固膨脹螺栓
鉆頭	φ3.2～φ12	若干	鉆孔
手電鉆	10	1把	鉆孔
圓、平銼刀	4寸	各1把	銼不規則孔和不平整面
鑿刀	200mm	1把	剔焊點，調整補強板位置
一字螺絲刀	200mm	1把	安裝螺絲及鎖具
十字螺絲刀	200mm	1把	安裝螺絲及鎖具
電焊面罩		1把	焊接用
電焊手套		1雙	焊接用
三相電源線	50m～100m	50米	打孔、焊接用

其他機具：刨子、鑿子、斧子等。

3. 防火門施工工藝

3.1防火卷簾門施工工藝

4.1.1 施工順序原則
先下后上，先中后邊的原則，逐層安裝。
3.1.2防火卷簾門安裝工藝流程
定位劃線→安裝邊框→裝卷門機→安裝卷軸→組裝門體→固定門體→裝限位器 →試運轉→裝導軌→裝手動機構→安裝包箱→調試、運轉→驗收
3.1.3 卷簾門操作工藝
（1）確認門洞口尺寸及安裝方式（內側、外側、及中間安裝），現場采用鉆孔埋設脹栓與導軌、軸承架連接。
（2）確定安裝水平線及垂直線，按設定尺寸依次安裝。槽口尺寸準確，上下保持一致，對應槽口應在同一平面內，然后用連接件與洞口內脹栓焊牢。
（3）卷門機必須按說明書要求安裝。
（4）卷軸、支架板必須牢固地裝在混凝土結構上。
（5）門體葉片插入滑道不得少于30mm，門體寬度偏差±3mm。
（6）安裝完畢，先手動調試行程，觀察門體上下運行情況。正常后通電調試。
（7）觀察卷簾機、傳動系統、門體運行情況。應啟閉正常、順暢。
（8）卷筒安裝應先找好尺寸，并使卷筒軸保持水平位置，注意與導軌之間的距離應兩端保持一致，臨時固定后進行檢查，并進行必要的調整、校正，無誤后再與支架預埋件用電焊焊接。
（9）清理：導軌墻體裝飾面層的施工。清理現場。

3.2鋼質防火門施工工藝

3.2.1 工藝流程
劃線定位→門洞口處理→門框內灌漿→門框就位和臨時固定→門框固定→門框與墻體間隙的處理→清理→門扇安裝→五金配件安裝
3.2.2 鋼質防火門操作工藝
（1）彈線定位：按設計要求尺寸、標高和方向，畫出門框框口位置線。
（2）門洞口處理：安裝前檢查門洞口尺寸，偏位、不垂直、不方正的要進行剔鑿或抹灰處理。
（3）門框內灌漿：對于鋼質防火門，需在門框內填充1：3水泥砂漿。填充前應先把門關好，將門扇開啟面的門框與門扇之間的防漏孔塞上塑料蓋后，方可進行填充。填充水泥不能過量，防止門框變形影響開啟。
（4）門框就位和臨時固定：先拆掉門框下部的固定板，將門框用木楔臨時固定在洞口內，經校正合格后，固定木楔。門框埋入±0.00m標高以下20mm，須保證框口上下尺寸相同，允許誤差<1.5mm，對角線允許誤差<2mm。
（5）門框固定：采用1.5mm厚鍍鋅連接件固定。連接件與墻體采用膨脹螺栓固定安裝。門框與門洞墻體之間預留的安裝空間：脹栓固定預留20-30mm。門框每邊均不應少于3個連接點。
（6）門框與墻體間隙間的處理：門框周邊縫隙，用1：2水泥砂漿嵌縫牢固，應保證與墻體結成整體，經養護凝固后，在粉刷洞口及墻體。門框與墻體連接處打建筑密封膠。
（7）門扇安裝：先用十字螺絲刀把合頁固定在門扇上。把門扇掛在門框上。掛門時，先將門扇豎放在門框合頁邊框旁，與門框成90°夾角，為安裝方便，門扇底部可用木塊墊起。對準合頁位置，將門扇通過合頁固定在門框上。
（8）五金配件安裝：安裝五金配件及有關防火裝置。門扇關閉后，門縫應均勻平整，開啟自由輕便，不得有過緊、過松和反彈現象。
（9）門框與門扇的正常間隙為左、中（雙開門、子母門）、右3±1mm、上部2±1mm、下部4±1mm間隙。調整框與扇的間隙，做到門扇在門框里平整、密合、無翹曲、無明顯反彈。

3.3 木質防火門施工工藝

3.3.1 工藝流程
找線定位→門框安裝→勾縫→門扇安裝→裝五金→清理
3.3.2 木質防火門安裝操作工藝
（1）彈線定位：彈線安裝門框應考慮墻體面層厚度，根據門尺寸、標高、位置及開啟方向在墻上畫出安裝位置線。有貼臉的門，立框時應與抹灰面平。
（2）門框安裝：首先在門框兩側釘鍍鋅鐵條（30×200×2），一側不得少于3個抹灰面平，上下各距頂部或底部的尺寸不大于250mm。剩下一個在中間位置，然后用射釘槍把連接鐵條固定在砼柱上，門框安裝完后，用鐵皮在小車軸高的位置包好，防止硌碰門框。門框固定好后，框與洞口墻體的縫隙先填塞發泡材料（或瀝青麻絲），內外側再用水泥砂漿抹平。
（3）門套安裝：部分木質防火門有門套，門套形式見裝修施工圖紙。門框與門套內襯在廠家已粘接固定完畢，現場整體與抱框柱固定，現場施工貼臉。貼臉完成后與墻體平（涂料墻面）或將瓷磚壓住（瓷磚墻面）。貼臉必須垂直，垂直度滿足要求，貼臉與內襯板粘接牢固。
（4）門扇安裝：先確定門的開啟方向及小五金的型號，安裝位置，對開門扇的裁口位置及開啟方向。將弄好的門扇塞入框，在扇上劃出合頁位置（合頁到門扇的頂部和下部為門扇高度的十分之一，且壁開上下帽頭）同時注意扇與框的平整。確定好合頁的位置后，即在門扇上劃出合頁位置及槽深淺，確保門扇安裝完后與框的平整。
（5）五金安裝：合頁安裝時應先擰緊一個螺絲，然后檢查門的縫隙是否合適，口與扇是否平整，無問題后方能把所有螺絲全部擰上，木螺絲應砸入1/3，擰入2/3。合葉螺絲擰入深度一致，無歪曲現象。五金安裝必須符合相關要求，不得遺漏，門鎖及拉手安裝高度為95-100cm，雙扇門的插銷在門的上下各按一個。由于門在開啟的時候易碰墻，應安裝定門器，安裝方法見產品說明。

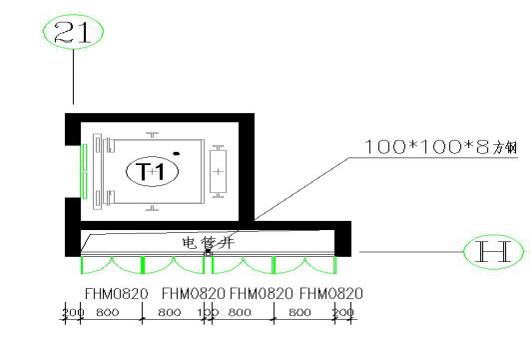

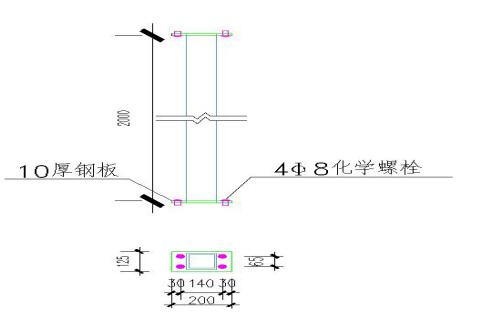

3.4本工程電管井防火門考慮到跨度較大現采取以下做法：



1. 質量標準

4.1 主控項目

（1）防火門的質量和各種性能應符合設計要求。
（2）防火門的品種、類型、規格、尺寸、開啟方向、安裝位置及防腐處理應符合設計要求。
（3）防火門的安裝必須牢固，并應開關靈活，關閉嚴密。
（4）帶有機械裝置、自動裝置或智能裝置的防火門，其機械裝置、自動裝置或智能裝置的功能應符合實際要求和有關標準的規定。
（5）卷簾門的配件應齊全，位置應正確，安裝應牢固，功能應滿足使用要求和特種門的各項性能要求。
（6）木門的割角、拼縫應嚴密平整。框、扇的裁口應順直，刨面應平整。門上槽、孔應邊緣整齊，無毛刺。

4.2 一般項目

（1）防火門的表面裝飾應符合設計要求。
（2）防火門的表面應潔凈，無劃痕、碰傷。

4.3 防火卷簾門允許偏差

序號	檢驗 項目	項目質量要求	檢驗方法
1	外觀質量	（1） 門體葉片、滑道、卷軸、外罩等表面應平整光潔，不得有裂紋、扭曲、凹凸等缺陷 （2） 卷簾門體外表面應色調一致，無色差 （3） 產品銘牌應符合標準規定	目測、手感
2	材質及構件質量	（4） 材質應符合國家及行業標準，有出廠合格證 （5） 卷門機、電器元件、五金配件應有合格證	檢查合格證
3	加工質量	（1） 運動件或可接觸到的零件必須去毛刺、尖角 （2） 加工尺寸極限偏差及形位公差應符合規定：葉片長度極限偏差±2.0mm，滑道長度極限偏差±2.0mm。 （3） 葉片平面及滑道滑動面直線度≤1.5mm/n	手感    用鋼卷尺直尺檢測 用平臺塞尺檢測
4	裝配及安裝質量	（1） 預埋鐵件或固定件間距≤600mm （2） 葉片插入軌道深度：寬 1800  門體≥30mm，寬度大于1800 門體≥40mm （3） 門體內寬尺寸極限偏差±3.0mm,門體內高尺寸極限偏差±10mm （4） 水平面垂直度≤10mm （5） 卷軸與水平面平行度≤3.0mm （6） 座板與水平面平行度≤10mm	（1） 用剛卷尺測量 （2） 將葉片緊靠滑道一側，用鋼尺測量 （3） 鋼卷尺測量 （4） ～（6）用水平尺及直尺測量
5	電氣安裝質量	（1） 電氣布線合理、操作方便、靈活、準確 （2） 電氣絕緣電阻應符合要求  電機等主電路：>300v時，絕緣電阻≥0.4MΩ    控制電路：<150V 為≥0.1MΩ，150～300V為0.2MΩ	（1） 目測 （2） 用兆歐表測試
6	門性能質量	（1） 門體葉片上下滑動平穩、順暢 （2） 門體啟閉速度3～7m/min （3） 運行中能控制門體在任一位置停止，制動可靠 （4） 限位準確，門體到上下位置允許≤20mm （5） 在電源電壓在220V±10％時，卷簾機正常工作 （6） 當溫度超過電器元件規定溫升時，自動切斷電源 （7） 停電時，手動啟動閉門器，其啟動力<118N	（1） 觀察 （2） 秒表測試 （3） 測試 （4） 測試 （5） 調壓測試 （6） 測試 （7） 牽引儀測試

4.4 鋼質防火門尺寸與形位公差

（1）尺寸公差表

部位名稱	極限偏差，mm	部位名稱	極限偏差，mm
門扇高度	＋2，－1	門框槽口高度	±3
門扇寬度	－1，－3	門框側壁寬度	±2
門扇厚度	＋2，－1	門框槽口寬度	±1

（2）形位公差

名稱	測量項目	公差，mm
門框	槽口兩對角線長度差	≤3
門扇	兩對角線長度差	≤3
	扭曲度	≤5
	高度方向彎曲度	≤2
門框、門扇	門框與門扇組合（前表面）高低差	≤3

4.5 防火木門的留縫寬度及允許偏差

（1）木質防火門安裝的留縫寬度

項  次	項     目		留縫寬度，mm
1	門扇對口縫，扇與框間立縫		1.5～2.5
2	框與扇間上縫		1.0～1.5
3	門扇與地面間隙	內門	6～8

（2）木質防火門安裝的允許偏差

項  次	項     目	允許偏差（Ⅰ級），mm
1	框的正、側面垂直度	3
2	框對角線長度	2
3	框與扇接觸面平整度	2

2. 成品保護措施

5.1 入場存放應墊起、墊平，碼放整齊。
5.2 安裝前檢查無損后在進行安裝，安裝后使用前兩側應進行保護，防止碰撞損壞。
5.3 裝門框時要防止磕碰、劃傷。
5.4 安裝完成后，土建方仍在施工，如果門框有下檻，應做與下檻長、寬、高尺寸相稱的凹形木板槽，將凹口沖著地面扣在下檻上，保證無劃傷、踩踏變形，兩豎框距地面1000mm處用木夾板保護，防止碰撞。
5.5 門扇安裝完畢后，如有保護膜破裂，用透明膠帶與透明保護膜表面粘接，避免出現表面劃傷、磕碰。門扇保護膜修復后，將鎖具裝好，并用PVC保護膜把面板、把手分別粘貼，避免表面劃傷、磕碰。在框扇表面貼保護膜時，應注意不允許用膠帶與噴涂面直接接觸。門扇表面有污點，可用清水擦洗掉。
5.6 門扇、鎖具安裝完畢后，要將門扇鎖緊。防止成品碰傷、劃傷，鎖具丟失。
5.7 注意對門上鎖具和面板把手的保護。
5.8 抹灰及墻面裝飾前用塑料膜保護好，任何工序不得損壞其保護膜，防止砂漿、污物對表面的污染。
5.9 防火門面漆為后做時，應對裝修后的墻面進行保護（可貼50mm寬紙條）。
5.10 鋼質防火門安裝時應采取措施，防止焊接作業時電焊火花損壞周圍材料。
5.11 需搭設腳手架時，拆搭過程中，注意不得碰撞。

3. 安全文明措施

6.1 進入施工現場的操作人員必須戴好安全帽。嚴禁穿拖鞋、高跟鞋、帶釘易滑鞋或光腳進入施工現場。
6.2 安裝時，門的木屑要及時清理，保證活完料凈腳下清，木屑要遠離明火，工作人員不得吸煙，安裝用小型電動工具，要一機一閘，閘箱距工作面小于2米，隨時可斷電源，總閘箱要安裝漏電保護器，要保證一機一閘電保護并靈敏有效。使用電動工具的電線不能得過且過裸露，絕緣皮及接頭包纏膠布要嚴密，接電要專業電工安裝接線，必要時要戴絕源手套。施工人員要遵守安全規范及用電安全規范和現場安全的施工制度。
6.3 安裝須搭腳手架時，腳手架的搭設、使用及拆除必須遵守《建筑施工扣件式鋼管腳手架安全技術規范》。
6.4 安裝時用的梯子必須結實牢固，不應缺檔，不應放置過陡。嚴禁兩人同時站在一個梯子上作業。
6.5 材料要堆放整齊、平穩。工具要隨手放入工具袋內，上下傳遞物件工具時不得拋擲。
6.6 應經常檢查錘把是否松動，手電鉆等電器工具是否有漏電現象，一經發現立即修理，堅決不能勉強使用。

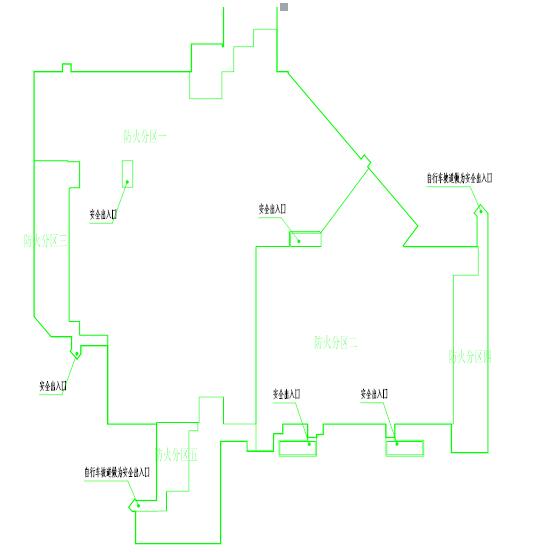

附件：地下室防火分區設置詳見防火分區示意圖
