一、海灣GST-LD-8300輸入模塊概述


　　GST-LD-8300輸入模塊（以下簡稱模塊），用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。



二、海灣GST-LD-8300輸入模塊特點


　　●輸入端可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接；



　　●地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；



　　●由微處理器對運行情況進行監視，分別以正常、動作、故障三種形式將模塊的狀態傳給控制器；



　　●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。



三、海灣GST-LD-8300輸入模塊技術特性

型號	GST-LD-8300
工作電壓	信號總線電壓：總線24V   允許范圍：16V～28V
工作電流	≤1mA
指示燈	紅色（正常監視狀態閃亮，動作時常亮）
編碼方式	電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
線制	與火災報警控制器的信號二總線無極性連接

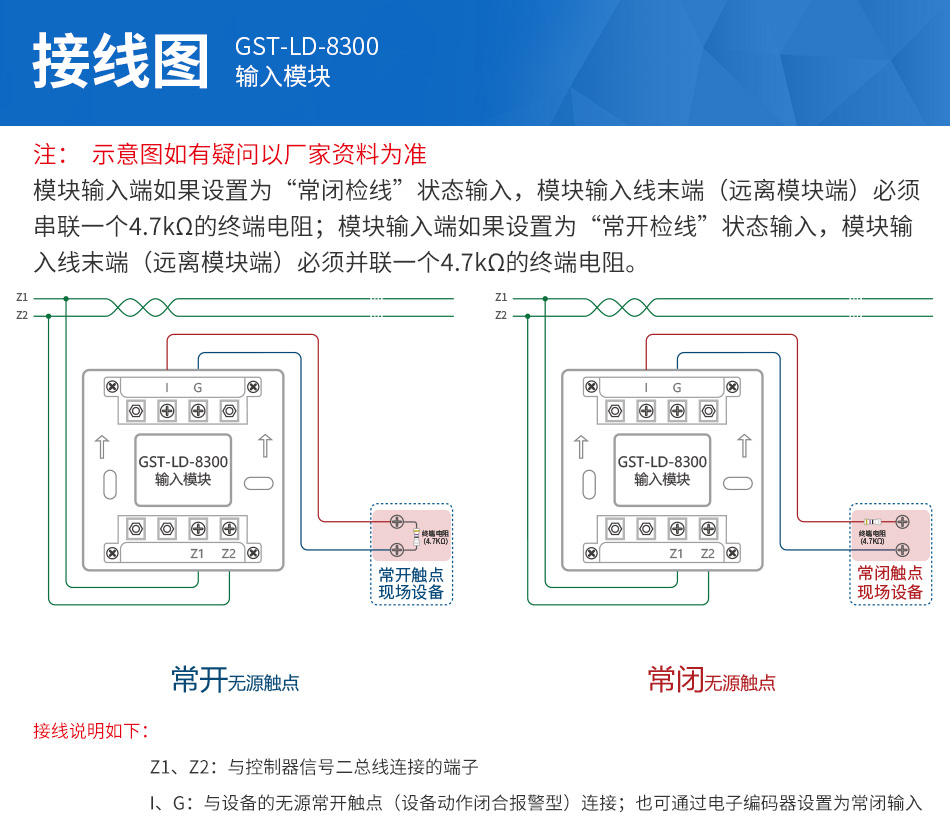

輸入方式	常開檢線時線路發生斷路（短路為動作信號）、 常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號；
使用環境	溫度：-10℃～+55℃   相對濕度≤95%，不凝露

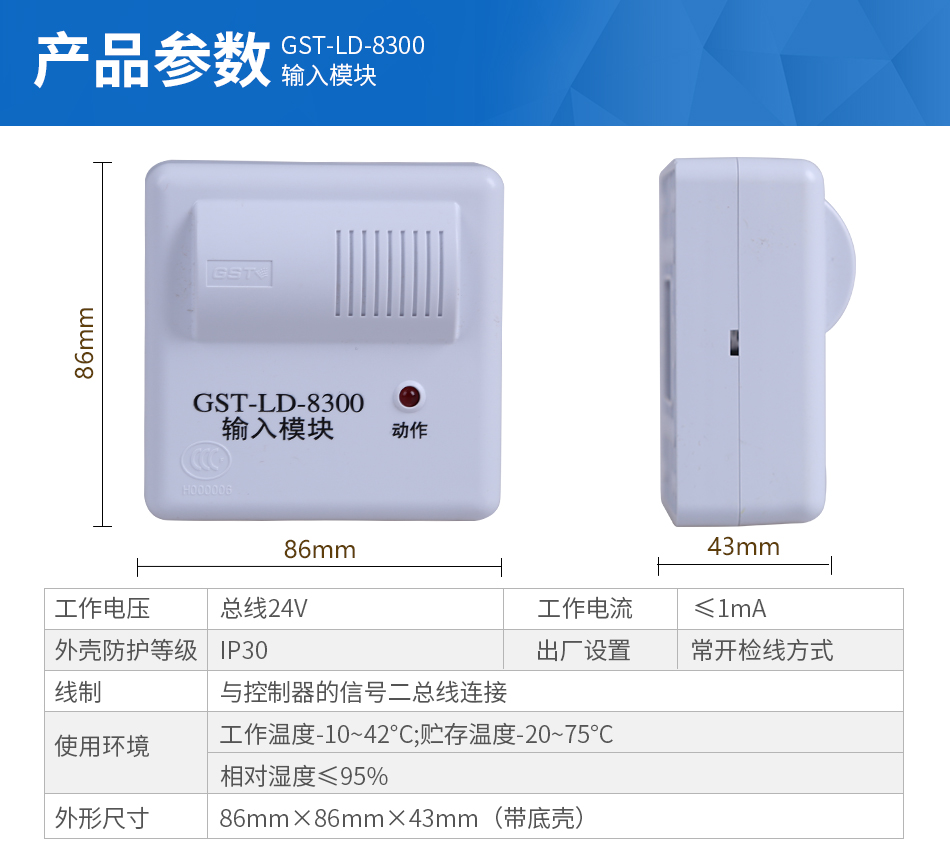

外形尺寸	86mm×86mm×43mm（帶底殼）
殼體材料和顏色	ABS，瓷白
重量：	約126g（帶底殼）
安裝孔距	60mm
執行標準	GB16806-2006
